樓宇對講主機和分機的調試
發布時間：2021-06-28 ｜ 作者：安居樂
｜ 來源：石家莊安居樂樓宇對講廠 瀏覽：
簡介：樓宇對講主機和分機安裝完，在保證線路及接線無誤、設備完好的情況下，樓宇對講系統通電后即能正常工作。

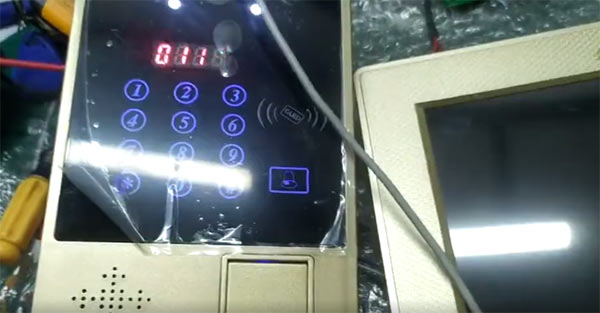

樓宇對講主機和分機的調試
樓宇對講主機和分機的調試
1. 在單元樓調試時，先把門口主機和最低層保護器/解碼器及室內機的所有接線連接好，同時將分機的房號按照使用說明編號；上電調試這層系統的工作情況，確認門口主機及底層線路和設備是否屬于正常。
2. 若正常工作說明門口主機及線路和設備是正常的；接著切斷系統電源，再連接好上一層系統的主線路，進行第二層調試（系統接線時一定要斷電），依次往上調。
3. 在單元樓的調試過程中，必須從底層開始一層一層地往上調試，即把第一層調試完后，再進行第二層的調試，依此一直往上調試，直到整單元調試完畢且能正常工作。
正常情況下，可通過使用萬用表的電壓檔測量以下幾個電壓參數判別線路或器材的好壞；
靜態時，電源電壓及+b對地的電壓：12v
音頻線a2對地的電壓：0v
數據線p對地的電壓：0v
呼通分機后，音頻線對地的電壓會變化：升至5.6v
同時呼通分機的瞬間在數據線p線上可測量到一個快速變化的脈沖電壓0-5v之間變化。
4. 若整個單元系統的設備都安裝完畢且線路接線無誤，但上電后不能工作，先斷電只留底層的保護器/解碼器、室內機與門口主機連接好，即把二層以上的保護器/解碼器的總線全拆掉，確認一下門口主機和底層的保護器/解碼器及室內機是否正常，若是正常的，故障就出在二層以上的保護器/解碼器或室內機，這樣就必須逐層查找故障的根源所在。
5. 遇到上面故障，若是樓層較高的，可采用“黃金分割法”檢查故障，就是先斷開中間樓層（如20層樓就必須在10層斷開）以上的保護器/解碼器的總線，恢復接好二層的總線，確認故障具體是出在中間層以下或中間層以上，依此方法就能最快地查出故障根源點。
6. 室內機與保護器/解碼器之間只要接線無誤，在保護器/解碼器上與室內機的連接線插上、視頻線接好，將分機的房號編好后無需調試就能正常工作；
7. 若室內機的影像出現重影或因信號過強在圖像上引起扭曲，必須在頂層最后一個保護器/解碼器的視頻輸出端，并接一個大小為75ω的碳膜電阻，用于衰減/匹配視頻信號
8. 若室內機的影像出現模糊或圖像比較白，說明視頻信號較弱，此時可通過打開保護器上的視頻放大電路調節視頻增益；方法是將保護器上并排的3個跳針j1、j2、j3從原來的off處撥到on處即可，同時可通過調節保護器上的2個電位器來調節視頻增益的大小及高頻信號的大小。具體辦法可將分機拿到保護器的旁邊接上，一邊調節電位器，一邊觀察圖像；一般低層（7層以下）無須打開視頻放大電路；高層（20層以上）的也只要打開一個保護器的視頻放大電路就可以。
9. 門口主機與室內機呼叫通話過程中，若出現刺耳的嘯叫聲，或出現主機喇叭的聲音較小時，可拿一把小一字螺絲刀，對門口主機主板上的電位器vr1、vr2進行喇叭、咪頭音量調整。
