數字樓宇對講室內機AJL-IS03說明書
發布時間：2018-05-24 ｜ 作者：石家莊安居樂數字
｜ 來源：數字樓宇對講廠家 瀏覽：
核心：非常感謝您選購安居樂智能數字樓宇對講室內機，為了讓您更輕松愉快的使用本公司產品，使用前請仔細閱讀本使用操作指南。
非常感謝您選購安居樂智能數字室內機，希望我們的智能數字對講產品，能為您帶來便捷的居家體驗，全方位保障您24小時的家庭安全，我們提供優質的售后服務，希望能為您帶來溫馨、舒心的體驗感。為了讓您更輕松愉快的使用本公司產品，使用前請仔細閱讀本使用操作指南，并妥善保存予以備用！
一、產品概述
隨著社會發展的日新月異，人們的生活開始步入網絡時代，數字化浪潮席卷了各行各業，傳統的樓宇對講產品也逐漸朝著數字化、網絡化、信息化和智能家居的方向發展，它不再只扮演一個訪客身份確認系統的角色，而是成為和人們生活息息相關的，能夠提供對講、家居安防、家電控制、信息獲取和多媒體影音娛樂等為一體的智能化家居平臺。
二、功能模塊概述
2.1可視對講
1）高清雙向可視對講，可與小區任何一臺室內機進行高清戶戶通話。
2）一鍵求助中心，主界面快捷方式實現快速求助物業中心。
3）電話本功能，可存儲所有的業主朋友，快速實現呼叫等功能。
2.2監視中心
1）監視本單元的門口機
2）監視門前的別墅機
3）監視業主在小區權限范圍內的網絡攝像機
2.3記錄中心
1）查看中心發布的小區信息
2）查看設備布撤防記錄，設備報警記錄
3）查看監視時拍照保存的圖片
4）查看設備保存的所有通話記錄
5）查看訪客給業主的留影留言記錄
2.4家庭安防
1）快速實現一鍵布防與一鍵撤防功能
2）查看家庭所有防區類型和啟用/禁用狀態
2.5智能家居
1）支持六大智能家居模式，實現智能居家的生活體驗
2）控制家庭的所有智能家居設備，包括空調，窗簾，燈光等。
2.6 用戶設置
1）系統信息
2）鈴聲設置
3）屏保設置
4）時間日期
5）密碼設置
6）音量設置
7）延時設置
8）亮度設置
9）屏幕清洗
10）壁紙設置
2.7 系統設置
1）安防設置
2）房號設置
3）小門口機設置
4）工程密碼
5）系統復位
6）網絡攝像機
7）色彩調整
8）升級軟件
三、操作指南

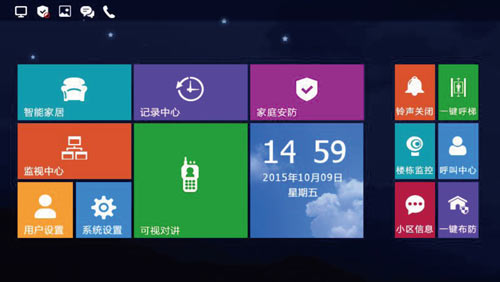

3.1 主界面
1）系統啟動時進入主界面，包含三個模塊：狀態欄，菜單項，快捷鍵，如圖3.1.1
2）狀態欄圖標從左到右依次表示：網絡狀態，安防狀態，未讀留影，未讀信息，未接來電。
3）快捷按鍵包括：鈴聲開啟，樓棟監控，小區信息，一鍵呼梯，呼叫中心，一鍵布防。
3.2可視對講
3.2.1 戶戶通話
1）輸入對方房號進行戶戶通話，數字鍵輸入房號， X 刪除錯誤輸入，確認后呼出，例如呼叫1區1棟1單元101戶業主，如圖3.2.1:
3.2.2 戶內通話
1）設備自動加載存在的本戶其他號室內機，點擊即可呼叫本戶的其他號室內機，如圖：3.2.2：
3.2.3 呼叫中心
1）點擊“呼叫中心”按鈕，即可呼叫物業中心進行求助，如圖3.2.3：

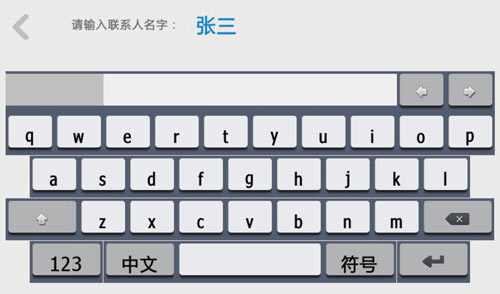

3.2.4 電話本
1）添加聯系人，添加時輸入聯系人名字，區棟單元與房號，即可添加，如圖3.2.4.1：

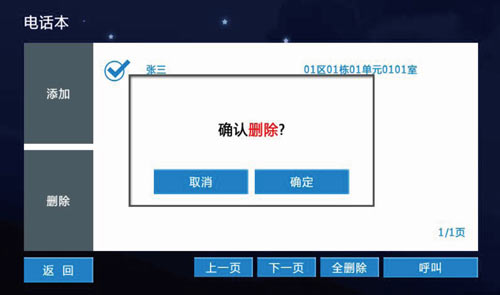

2）刪除聯系人，點擊刪除可刪除選定聯系人，同時支持呼叫和全刪除功能，如圖3.2.4.2：
3.3 監視中心

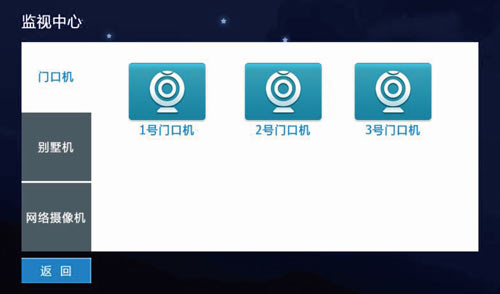

3.3.1 監視門口機
1）可監視本單元的所有單元機，并在監視界面可進行拍照保存，如圖3.3.1.1和3.3.1.2：
3.3.2 監視別墅機
1）可監視本戶門前的別墅機，并可拍照保存，與圖3.3.1.2相同。
3.3.3 監視網絡攝像機
1）可監視手動添加的網絡攝像機，與圖3.3.1.2相同。
3.4 記錄中心
3.4.1 小區信息

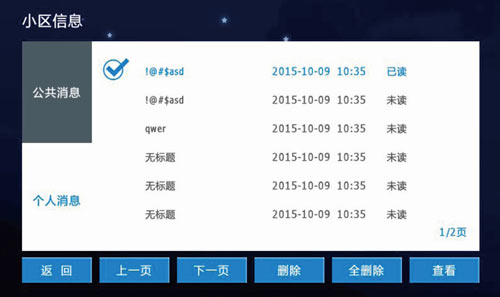

1）存儲管理中心發布的小區公共消息與個人消息，包括標題、時間、已讀未讀，可點擊查看詳細的信息內容，也可進行刪除與全
刪除操作，如圖3.4.1.1和3.4.1.2：

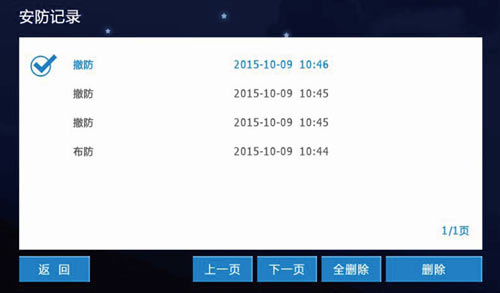

3.4.2 安防記錄
1）存儲設備的布撤防記錄和布撤防時間，如圖3.4.2：
3.4.3 報警記錄
1）存儲設備的報警記錄，包括報警的地點，報警類型以及報警時間，如圖3.4.3：

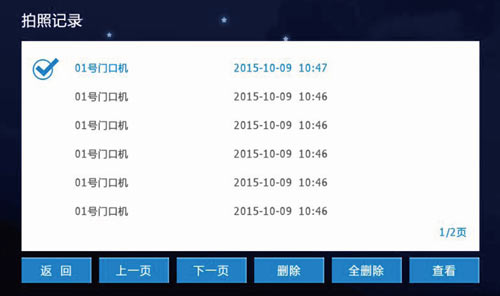

3.4.4 拍照記錄
1）存儲監視時拍照保存的照片，包括監視別墅機，單元機，網絡攝像機等設備，如圖3.4.4：
3.4.5 通話記錄

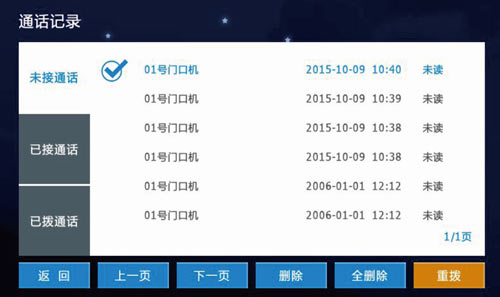

1）存儲本設備與其他設備的通信記錄，包括未接通話，已接通話，已撥通話，記錄包括通信的設備類型，通信時間和已讀未讀，
通過重?fù)軄砘負苓x中的設備，也可通話刪除與全刪除來刪除記錄，如圖3.4.5：

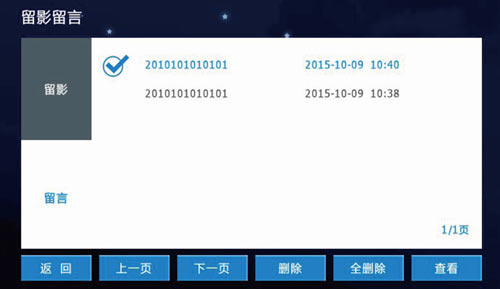

3.4.6 留影留言

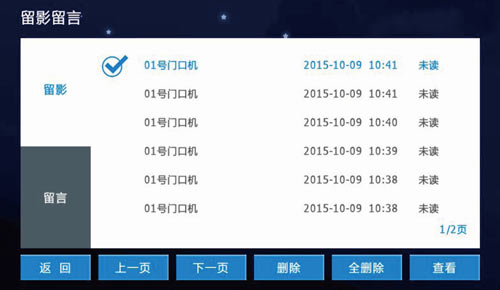

1）存儲單元機或圍墻機呼叫超時時，訪客給業主的留影與留言，留影包括留影的設備位置，留影時間和已讀未讀，留言包括留言
設備的房號和留言時間，如圖3.4.6.1和3.4.6.2：
2）點擊查看按鈕可查看留影與留言的內容，可通話刪除和全刪除來進行刪除操作。
3.5 家庭安防

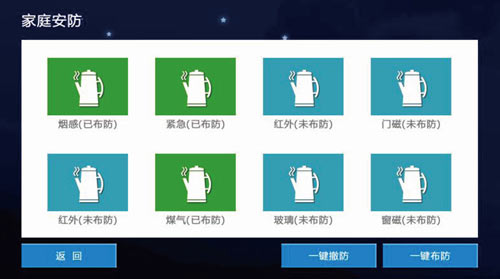

3.5.1 防區與布撤防
1）可實現一鍵布防與一鍵撤防功能
2）可查看八防區的類型與布撤防情況，緊急、煙感、煤氣類型為立刻布防，實時監測這三種類型是否觸發，如圖3.5.1：
3.6 智能家居

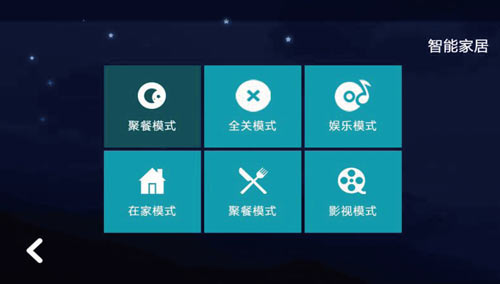

3.6.1 家居模式
1）支持六大智能家居模式，如圖3.6.1：
2）預留485接口，支持第三方智能家居協議對接
3.7 用戶設置
3.7.1 進入用戶設置

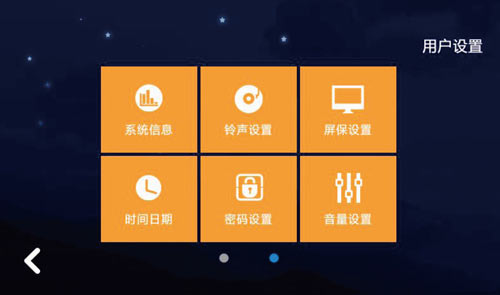

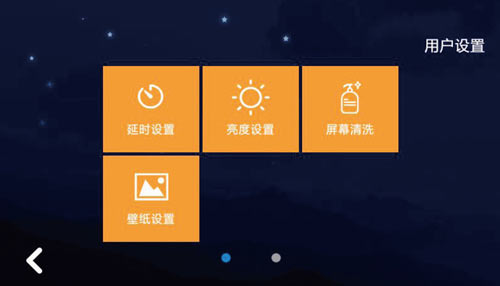

1）點擊主界面用戶設置按鈕，進入用戶設置，如圖3.7.1.1和3.7.1.2:

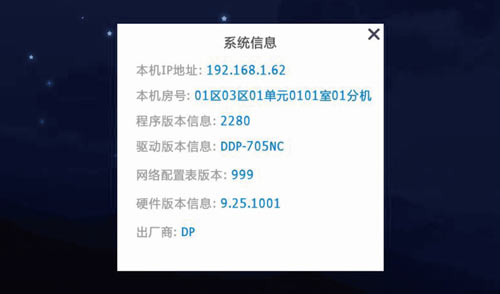

3.7.2 系統信息
1）可查看本機編號，IP地址、子網掩碼、網關地址，程序版本信息，出場商和網絡配置表，如圖3.7.2：
3.7.3 鈴聲設置

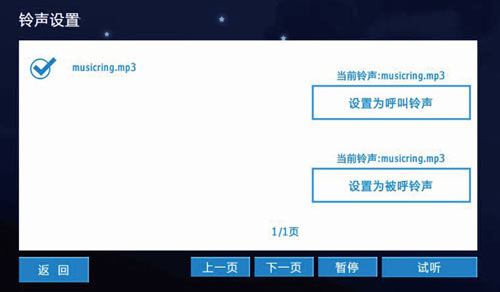

1）支持呼叫鈴聲與被叫鈴聲的設置，可以試聽當前選定的鈴聲，也支持外接SD卡鈴聲，路徑為SD卡根目錄ring文件夾，如圖3.7.3：

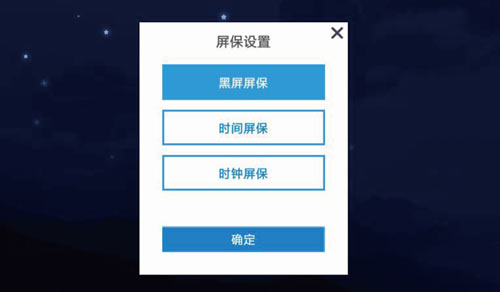

3.7.4 屏保設置
1）支持三種類型黑屏模式：黑屏，時間顯示，仿真時鐘，默認60S無任何操作進入屏保狀態，凌晨00：—06:00強制黑屏，如圖3.7.4：
3.7.5 時間日期設置

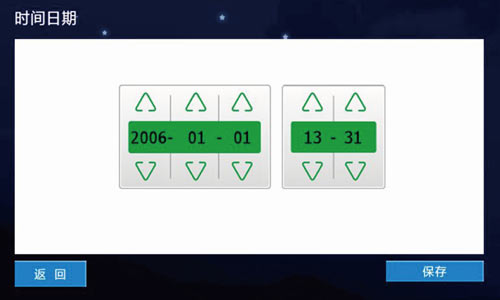

1）可設置年/月/日 時/分，小時數為24小時制，如圖3.7.5：

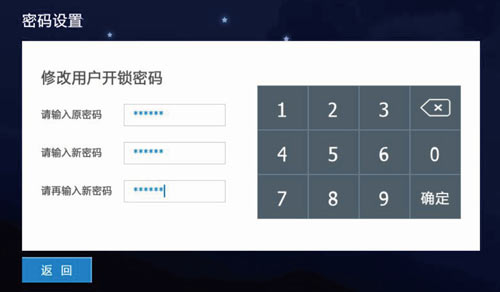

3.7.6 密碼設置
1）可設置1、用戶開鎖密碼，2、用戶挾持開鎖密碼，3、用戶撤防密碼，4、用戶挾持撤防密碼，1與2相同，3與4相同且和1逆序，密碼1與2不能和3與4相同，例如密碼1和密碼2為“123456”，那么密碼3與密碼4為654321，密碼合理。若密碼1和密碼2為123321，那么密碼不合理，設置失敗。如圖3.7.6：
3.7.7 音量設置
1）設置振鈴音量/按鍵音量，通話音量，范圍為0-15，如圖3.7.7：
3.7.8 延時設置

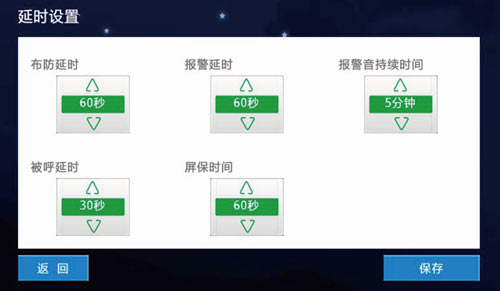

1）設置布防延時，報警延時，報警音持續時間，被呼延時，屏保時間。布防延時選項為30S，60S，99S。報警延時選項為0S，30S，60S。報警音持續時間選項為3M,5M,10M。被呼延時選項為30s,60S,90S.屏保時間選項為30S,60S,90S。設置界面如圖3.7.8：
3.7.9 高度設置
1）設置屏幕顯示的高度，設置范圍為1-100，如圖3.7.9：
3.7.10 屏幕清洗
1）點擊屏幕清洗功能，確定清洗后，有10S的時間清洗屏幕，如圖3.7.10：

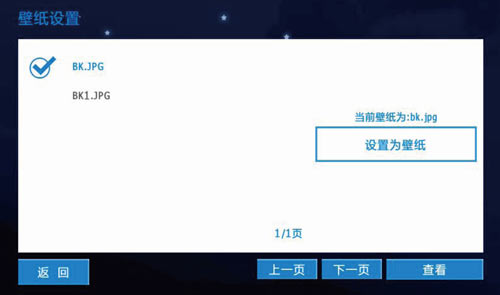

3.7.11 壁紙設置
1）可查看當前選中的圖片，點擊右側“設置為壁紙”來設置選定的圖片為當前壁紙，如圖3.7.11：
3.8 系統設置

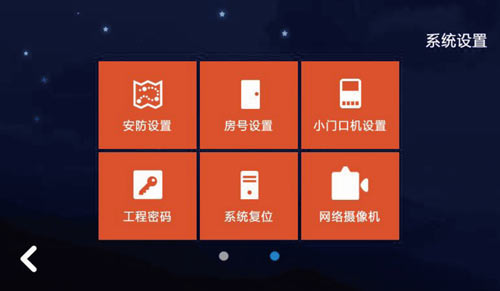

3.8.1 進入系統設置
1）點擊主界面系統設置，輸入默認工程密碼“666666”，進入系統設置界面，如圖3.8.1.1和3.8.1.2：

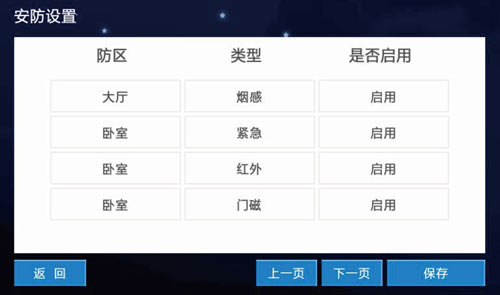

3.8.2 安防設置
1）設置八防區的地點，類型和是否啟用，下一頁可查看下一頁的防區設置，點擊保存可保存防區信息的設置，如圖3.8.2：
3.8.3 房號設置
1）設置當前設備的房號，包括XX區XX棟XX單元XXXX室XX分機等信息，例如設置為01區03棟01單元0101室01分機，點擊確定保存，如圖3.8.3：

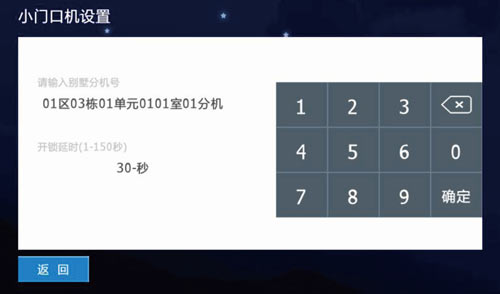

3.8.4 小門口機設置
1）設置本戶門前別墅機的房號以及開鎖延時，室內機出廠時房號為19999990101，別墅機為3999999010101，此時可將設備直連網絡來設置別墅機的房號以及開鎖延時，如圖3.8.4：
3.8.5 工程密碼設置

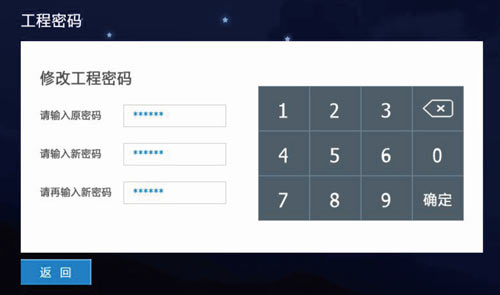

1）輸入6位舊密碼，再輸入兩次相同新密碼設置新的工程密碼，默認出廠時的工程密碼為“666666”如圖3.8.5：
3.8.6 系統復位
1）點擊系統復位，提示是否恢復出廠設置，點擊確認實現系統復位，刪除本設備的房號，小區信息等數據；點擊取消則取消復位，如圖3.8.6：
3.8.7 網絡攝像機

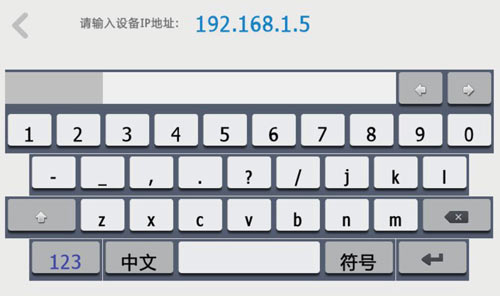

1）添加監視的網絡攝像機，點擊添加按鈕，輸入攝像機名稱例如“電梯廳”，輸入設備IP地址例如“192.168.1.2”，輸入監視該設備的用戶名與密碼，即可添加成功，如圖3.8.7.1，3.8.7.2：
2）點擊刪除按鈕，即可刪除選定的網絡攝像機設備

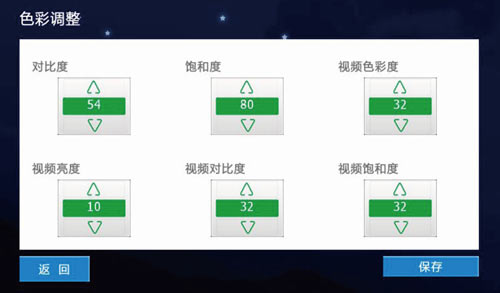

3.8.8 色彩調整
1）可設置屏幕的對比度、飽和度、視頻色彩度，通信視頻流的亮度、對比度、飽和度，參數的設置范圍為1-100，如圖3.8.8：
3.8.9 升級軟件
1）支持SD卡升級，選擇配置表和程序選項來分別升級該內容，升級的文件需放在非燒錄卡的根目錄，升級包的文件名、版本號需比設備的版本號高，選擇后點擊確定升級，等待升級成功后，等待重啟，如圖3.8.9：
四、技術參數
顯示屏：7"TFT LCD（彩色）
分辨率：800X480
振 鈴：電子鈴聲>=70dB
電 源：DC 12V/2A
工作電流：<350mA
工作溫度：-20℃—+70℃
最大功耗：<5W
外形尺寸：L224 X W136 X H20mm
安裝方式：嵌入式（由具體模具而定）
